螺旋絞龍葉片下料放樣「圖」

點擊次數:   更新時間:25/03/06 08:47:03     來源:tnnykj.com關閉

螺旋絞龍葉片放樣的概念


螺旋絞龍葉片是工業生產中常用的一種元件,通常用于輔助流體的傳輸或增加流體的能量等應用。螺旋絞龍葉片的形狀各異,但一般都是以旋轉的方式產生流體動能的。為了滿足不同場合的需求,需要對螺旋絞龍葉片進行放樣設計。螺旋絞龍葉片的放樣是指將三維形狀的螺旋轉換為平面形狀,以便于后續的生產加工過程。

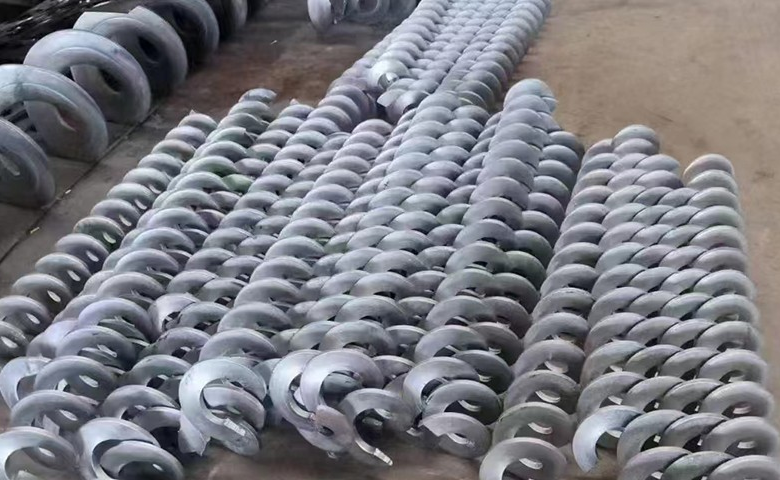

螺旋蛟龍葉片


下料放樣方法



1.作圖法:

已知圓柱螺旋面的外徑D、軸徑d和節距s。
求出內、外螺旋線的展開長度l1和l2。
根據這些長度和直徑,在圖紙上繪制出螺旋葉片的展開圖。

這種方法適用于維修和單件、小批制作時使用。



2.計算法:

通過一系列復雜的公式計算出螺旋葉片的下料尺寸。
這種方法雖然可以計算出精確的下料尺寸,但公式較為復雜,且需要獲取修正系數k值,該值需從大量實驗中獲取,不同材料具有不同的k值。



3.軟件輔助法:

使用如SolidWorks等三維建模軟件,通過長條草圖沿著螺旋線掃描生成螺旋葉片的三維模型。
利用軟件的鈑金展開功能,將三維模型展開為二維下料圖。

這種方法效率高,精確度高,適用于大批量生產。

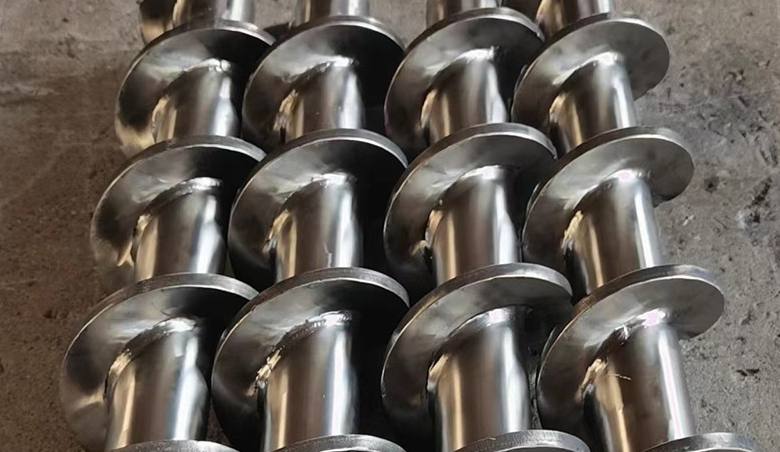

螺旋絞龍葉片


螺旋絞龍葉片的放樣方法和步驟



1.確定初始尺寸

放樣螺旋絞龍葉片的第一步是確定初始尺寸。通常,我們需要知道螺旋絞龍葉片的內直徑和外直徑、葉片長度、扭角、升角等各項參數。這些參數的準確性是放樣過程中的基礎,因此需要在進行放樣之前進行嚴格的計算和測量。



2.畫圖技巧

放樣螺旋絞龍葉片的過程是一個立體圖形變平面圖形的過程,因此需要掌握一定的畫圖技巧。在畫螺旋線時,可以采用鉛筆和圓規、半圓規等工具,或者采用計算機輔助設計軟件進行繪制。在繪圖時,需要注意精度和清晰度,以便于后續的加工和制造。



3.特殊形狀處理

部分螺旋絞龍葉片的形狀較為復雜,需要進行特殊的處理。例如,一些葉片可能需要進行局部加工或者彎折,這就需要對放樣圖紙進行變形。在處理特殊形狀時,需要具有一定的工程知識和經驗。



4.驗證和修整

完成螺旋絞龍葉片的放樣后,需要進行驗證和修整。一般情況下,我們會先進行模板的制作,然后進行實際的加工和試驗。通過試驗,可以驗證放樣的準確性和可行性,如果需要,還可以對模板進行修整,以便于進一步的優化和完善。



螺旋絞龍葉片是流體機械中常用的元件之一,進行螺旋絞龍葉片的放樣是制造生產中必不可少的一個環節。本文介紹了螺旋絞龍葉片的放樣方法和步驟,包括初始尺寸的確定、畫圖技巧、特殊形狀的處理和驗證和修整等方面。通過這些方法和步驟,我們可以高效準確地完成螺旋絞龍葉片的放樣,為后續的生產加工提供更好的支持和保障。


綜上所述,螺旋絞龍葉片的下料放樣是制造螺旋輸送機過程中的關鍵步驟。通過選擇合適的下料放樣方法,并遵循正確的操作步驟和注意事項,可以確保螺旋葉片的質量和性能滿足設計要求。
